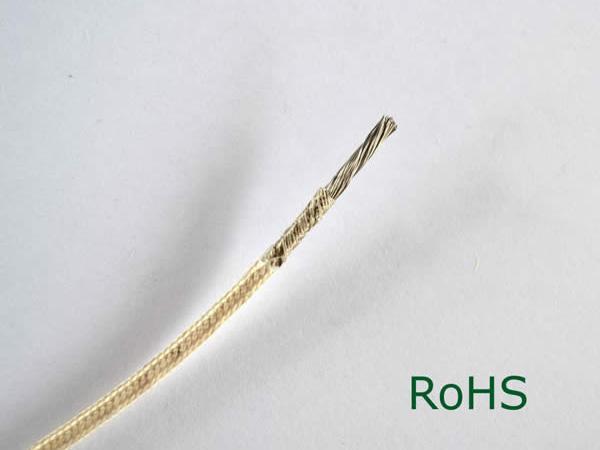

Cable resistente al fuego UL5107
Información detallada
1. Temperatura nominal del cable resistente al fuego UL5107: 200ºC o 450ºC
2. Voltaje nominal: 600V
3. Conductor: cobre niquelado
4. Aislante: cinta de mica
5. Material tejido: fibra de vidrio
6. Condiciones de instalación: fija
7. Temperatura relativa: 65%
8. Propiedades: Es un producto adecuado para aplicaciones con un voltaje nominal inferior a 600V y una temperatura de no más de 500 ºC. En adición, soporta temperaturas de hasta 800 ºC durante 90 minutos gracias a su buen desempeño resistiendo fuego. Adicionalmente, Puede ser doblado y quemado sin la emisión de ningún gas dañino.
| Conductor | Aislante | Características eléctricas | ||||
| Calibre AWG | Construcción del conductor NO.x Φ mm | Diámetro mm | Grosor de la cinta de mica mm | Grosor de la fibra de vidrio mm | Diámetro total mm | Máxima resistencia del conductor a 20 ℃ Ohm/km |
| 26 | 7x0.15 | 0.46 | 0.64 | 0.18 | 2.4 | 150 |
| 24 | 7x0.20 | 0.61 | 2.6 | 93.25 | ||
| 22 | 7x0.25 | 0.76 | 2.7 | 59.4 | ||
| 20 | 7x0.30 | 0.95 | 2.9 | 36.7 | ||
| 18 | 7x0.39 | 1.19 | 3.1 | 23.2 | ||
| 16 | 7x0.50 | 1.53 | 3.5 | 14.6 | ||
| 14 | 19x0.37 | 1.86 | 3.8 | 8.96 | ||
| 12 | 19x0.46 | 2.32 | 4.3 | 5.64 | ||
| 10 | 37x0.43 | 3.02 | 0.76 | 0.38 | 5.6 | 3.55 |
