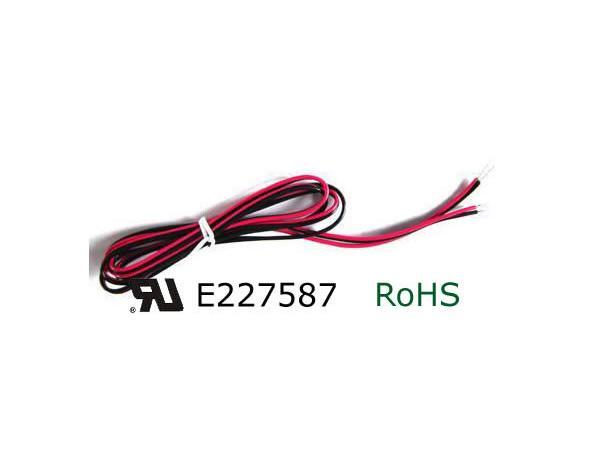

Cable plano UL 2468
El cable plano UL 2468 tiene un conductor de cobre desnudo o estañado y un aislante de PVC. Este puede ser hecho en colores blanco, azul, rojo, negro, café, amparillo, verde, transparente y amarillo/verde. Por otro lado, su voltaje nominal es de 300V, su voltaje de prueba es de 1500V, la temperatura de operación es de entre -20°C y 80°C y la tolerancia del diámetro exterior es de ±0.15mm. Es un producto adecuado para conexiones internas de múltiples electrodomésticos, en especial aquellos expuestos a aceite a temperaturas inferiores a 60°C o 80°C.
Especificaciones| Conductor | Aislante | Características eléctricas | |||
| Calibre AWG | Construcción del conductor NO.xΦ(mm) | Diámetro (mm) |
Grosor del aislante (mm) | Diámetro total mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 26x2C | 7x0.16 | 0.49 | 0.38 | 1.29x2.68 | 150 |
| 26x3C | 7x0.16 | 0.49 | 0.38 | 1.29x4.07 | 150 |
| 26x4C | 7x0.16 | 0.49 | 0.38 | 1.29x5.46 | 150 |
| 24x2C | 11x0.16 | 0.61 | 0.38 | 1.41x3.51 | 94.2 |
| 24x3C | 11x0.16 | 0.61 | 0.38 | 1.41x4.43 | 94.2 |
| 24x4C | 11x0.16 | 0.61 | 0.38 | 1.41x5.94 | 94.2 |
| 22x2C | 17x0.16 | 0.76 | 0.38 | 1.56x3.22 | 59.4 |
| 22x3C | 17x0.16 | 0.76 | 0.38 | 1.56x4.88 | 59.4 |
| 22x4C | 17x0.16 | 0.76 | 0.38 | 1.56x6.54 | 59.4 |
| 20x2C | 20x0.18 | 0.93 | 0.38 | 1.73x3.66 | 36.7 |
| 20x3C | 20x0.18 | 0.93 | 0.38 | 1.73x5.59 | 36.7 |
| 20x4C | 20x0.18 | 0.93 | 0.38 | 1.73x7.52 | 36.7 |
