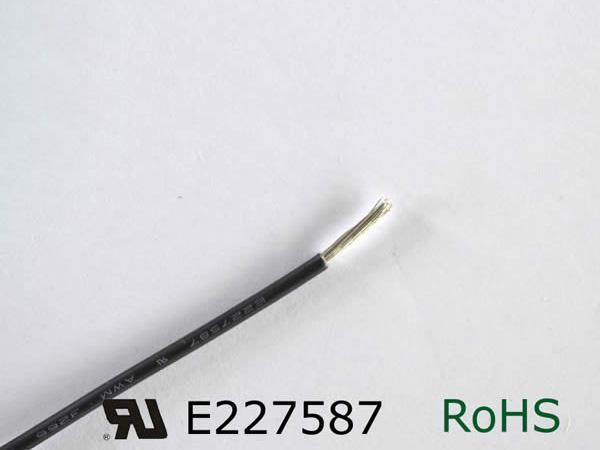

Cable XLPE UL 3266
El cable XLPE UL 3266 usa cobre estañado como material conductor y XLPE como material aislante. Por otro lado, su voltaje nominal es 300V, el voltaje de prueba 1500V, la tolerancia del diámetro exterior es de ±0.10mm y la temperatura de trabajo varía entre -60°C y 125°C. Además, este producto puede ser fabricado en color blanco, azul, rojo, negro, café, amarillo, verde o amarillo/verde.
El cable XLPE ha sido utilizado para cableado interno de una amplia variedad de equipos eléctricos. No obstante, es un producto para uso electrónico únicamente y, tal como la etiqueta en el este lo indica, el pico de voltaje es de 600V.
Especificaciones| Conductor | Aislante | Características eléctricas | |||
| Calibre AWG | Construcción del conductor NO.x Φ (mm) | Diámetro (mm) |
Grosor del aislante (mm) | Diámetro totál (mm) | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 30 | 7x0.10 | 0.31 | 0.38 | 1.07 | 381 |
| 28 | 7x0.12 | 0.37 | 0.38 | 1.13 | 239 |
| 26 | 7x0.16 | 0.49 | 0.38 | 1.25 | 150 |
| 24 | 11x0.16 | 0.61 | 0.38 | 1.37 | 94.2 |
| 22 | 17x0.16 | 0.76 | 0.38 | 2.28 | 59.4 |
| 20 | 20x0.18 | 0.93 | 0.38 | 2.47 | 36.7 |
| 18 | 16x0.0.254 | 1.17 | 0.38 | 2.73 | 23.2 |
| 16 | 26x0.254 | 1.5 | 0.38 | 2.26 | 14.6 |
| 14 | 42x0.254 | 1.9 | 0.38 | 2.66 | 8.96 |
| 12 | 65x0.254 | 2.37 | 0.38 | 3.13 | 5.64 |
| 10 | 105x0.254 | 3.01 | 0.38 | 3.77 | 3.55 |
