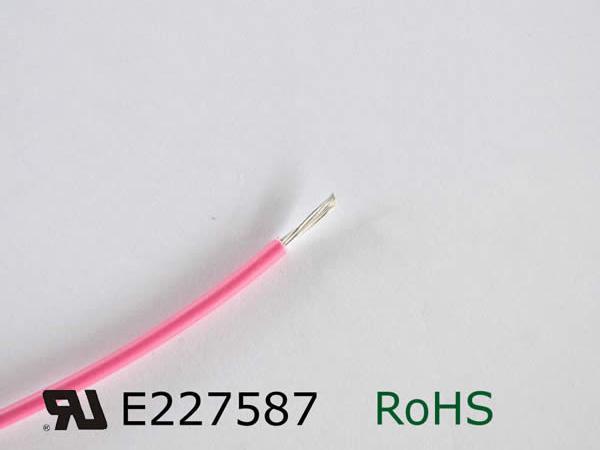

Cable XLPE UL 3343
El cable XLPE UL 3343 puede ser fabricado en color blanco, azul, rojo, negro, café, amarillo, verde y amarillo/verde. El aislante está hecho a base de XLPE y su conductor es de cobre estañado. Por otro lado, el voltaje nominal es de 600V, el voltaje de prueba es de 2000V, la tolerancia del diámetro exterior es de ±0.10mm y la temperatura de trabajo está entre -60°C y 125°C. Este cable XLPE puede ser usado en el cableado interno o cable principal del motor de dispositivos eléctricos. Sin embargo, como está descrito en su etiquetado, el pico de voltaje es de 2500V, lo que lo hace un producto exclusivo para dispositivos electrónicos.
Especificaciones| Conductor | Aislante | Características eléctricas | |||
| Calibre AWG | Construcción del conductor NO.x Φ mm | Diámetro mm |
Grosor del aislante (mm) | Diámetro total mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 30 | 7x0.10 | 0.31 | 0.76 | 1.83 | 381 |
| 28 | 7x0.12 | 0.37 | 0.76 | 1.89 | 239 |
| 26 | 7x0.16 | 0.49 | 0.76 | 2.01 | 150 |
| 24 | 11x0.16 | 0.61 | 0.76 | 2.13 | 94.2 |
| 22 | 17x0.16 | 0.76 | 0.76 | 2.28 | 59.4 |
| 20 | 20x0.18 | 0.93 | 0.76 | 2.47 | 36.7 |
| 18 | 16x0.0.254 | 1.17 | 0.76 | 2.73 | 23.2 |
| 16 | 26x0.254 | 1.5 | 0.76 | 3.02 | 14.6 |
| 14 | 42x0.254 | 1.9 | 0.76 | 3.42 | 8.96 |
| 12 | 65x0.254 | 2.37 | 0.76 | 3.89 | 5.64 |
| 10 | 105x0.254 | 3.01 | 0.76 | 4.53 | 3.55 |
