Cable resistente al calor UL3068

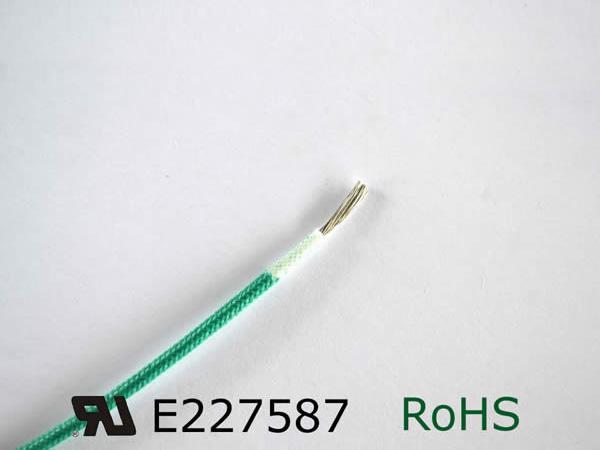

El cable resistente al calor UL3068 es un tipo de cable de silicona y fibra de vidrio. Por un lado este conductor puede ser hecho opcionalmente con níquel, plata o cobre estañado. Por otro lado, este producto puede ser fabricado en color blanco, azul, rojo, negro, café, amarillo, verde, y amarillo/verde.
Su voltaje nominal es de 300V, su voltaje de prueba es de 2000V y su temperatura de operación esté entre -60°C y +150°C. Además, el cable resistente al calor es adecuado para uso en cableado interno de un amplio número de equipos eléctricos.
Especificaciones técnicas| Conductor | Aislante | Características eléctricas | ||||||
| Calibre AWG | Construcción del conductor NO.x φ mm | Diámetro (mm) |
Grosor nominal mm | Grosor de la fibra de vidrio mm | Diámetro nominal (mm) | Máximo diámetro exterior (mm) | Máxima resistencia del conductor a 20℃ Ohm/Km | Amperaje permisible 20℃ -AMR |
| 30 | 7/0.10 | 0.30 | 0.4 | 0.15 | 1.4 | 1.6 | 364.0 | 1.27 |
| 28 | 7/0.12 | 0.36 | 0.4 | 0.15 | 1.5 | 1.7 | 252.0 | 2.02 |
| 26 | 7/0.16 | 0.48 | 0.4 | 0.15 | 1.6 | 1.8 | 143.0 | 3.22 |
| 24 | 7/0.20 | 0.60 | 0.4 | 0.15 | 1.7 | 1.9 | 92.0 | 5.15 |
| 22 | 7/0.26 | 0.78 | 0.4 | 0.15 | 1.9 | 2.1 | 56.8 | 8.73 |
| 20 | 7/0.32 | 0.96 | 0.4 | 0.15 | 2.1 | 2.3 | 40.1 | 13.87 |
| 18 | 7/0.40 | 1.20 | 0.4 | 0.15 | 2.3 | 2.5 | 23.0 | 22.02 |
| 16 | 7/0.50 | 1.50 | 0.4 | 0.15 | 2.6 | 2.8 | 14.6 | 35.04 |
