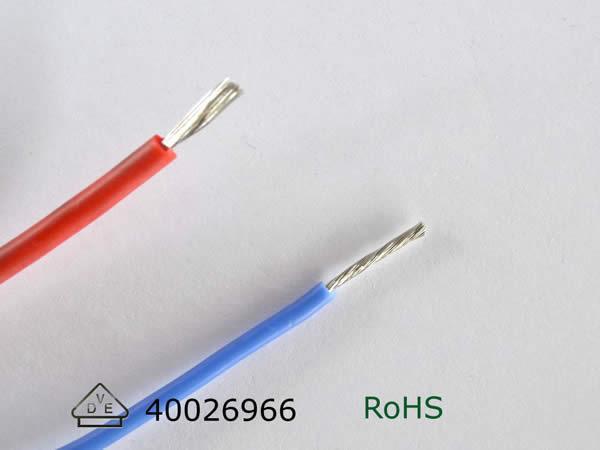

Cable de alta tensión VDE
Información detallada
1. Voltaje nominal del cable de alta tensión VDE: 1KV DC ~ 20KV DC
2. Aislante: silicona
3. Conductor: cobre estañado
4. Rango de temperatura: -60°C ~ +180°C
5. Color: blanco, azul, rojo, negro, café, amarillo, verde, transparente
| Conductor | Aislante | Características eléctricas | ||||||||||
| 1KV DC | 3KV DC | 6KV DC | 10KV DC | 20KV DC | Máxima resistencia del conductor a 20℃ Ohm/Km |
|||||||
| Área de la sección transversal mm2 |
Construcción del conductor NO.x φ mm |
Grosor del aislante mm | Diámetro total mm |
Grosor del aislante mm | Diáme- tro total mm |
Grosor del aislante mm | Diáme- tro total mm |
Grosor del aislan- te mm |
Diámetro total mm |
Grosor del aislan- te mm |
Diáme- tro total mm |
|
| 0.5 | 28/0.15 | 1.0 | 2.95 | 1.3 | 3.55 | 2.6 | 6.15 | 3.4 | 7.75 | 5.5 | 12.00 | 40.1 |
| 0.75 | 24/0.20 | 1.0 | 3.20 | 1.3 | 3.80 | 2.6 | 6.35 | 3.4 | 7.95 | 5.5 | 12.20 | 26.7 |
| 1.0 | 32/0.20 | 1.0 | 3.35 | 1.3 | 3.95 | 2.6 | 6.55 | 3.4 | 8.15 | 5.5 | 12.35 | 20.0 |
| 1.5 | 30/0.25 | 1.0 | 3.60 | 1.3 | 4.20 | 2.6 | 6.80 | 3.4 | 8.40 | 5.5 | 12.60 | 13.7 |
| 2.5 | 49/0.25 | 1.0 | 4.10 | 1.3 | 4.70 | 2.6 | 7.30 | 3.4 | 8.90 | 5.5 | 13.10 | 8.21 |
