Cable FPA 300/500V

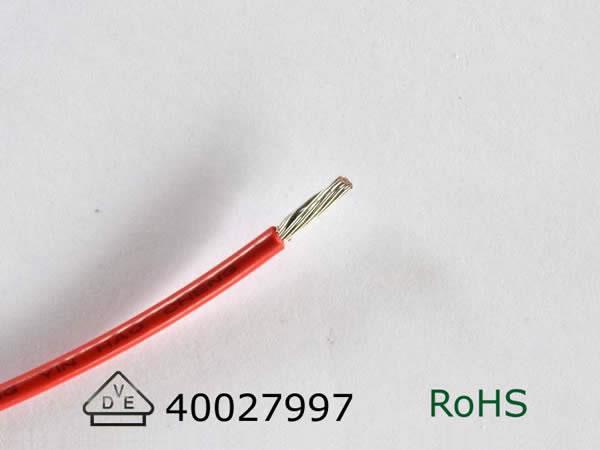

Cable FPA 300/500V consta de un aislante de teflón PFA y conductor de cobre desnudo o estañado. Por otro lado, está disponible en varios colores tales como blanco, azul, rojo, negro, café, amarillo, verde, transparente o amarillo/verde. Este producto es probado bajo un voltaje de 2000V y su tolerancia del diámetro exterior es ±0.10mm. Asimismo, el voltaje nominal es 300V y la tensión de la pantalla es de 500V mientras que la temperatura de trabajo del producto varía entre -60ºC y 250ºC.
Especificaciones técnicas| Conductor | Aislante | Características eléctricas | |||
| Área de la sección transversal mm2 | Construcción del conductor NO.xΦ mm | Diámetro mm | Grosor del aislante mm | Diámetro total mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 0.14 | 7/0.15 | 0.46 | 0.30 | 1.06 | 143 |
| 0.25 | 7/0.23 | 0.69 | 0.30 | 1.29 | 80.09 |
| 0.34 | 7/0.25 | 0.76 | 0.30 | 1.36 | 59.4 |
| 0.5 | 19/0.19 | 0.95 | 0.30 | 1.55 | 40.1 |
| 0.75 | 19/0.23 | 1.16 | 0.30 | 1.76 | 26.7 |
| 1 | 19/0.26 | 1.31 | 0.30 | 1.91 | 20 |
| 1.5 | 19/0.32 | 1.61 | 0.30 | 2.21 | 13.7 |
| 2.5 | 19/0.41 | 2.06 | 0.35 | 2.76 | 8.21 |
| 4 | 37/0.37 | 2.60 | 0.40 | 3.4 | 5.09 |
