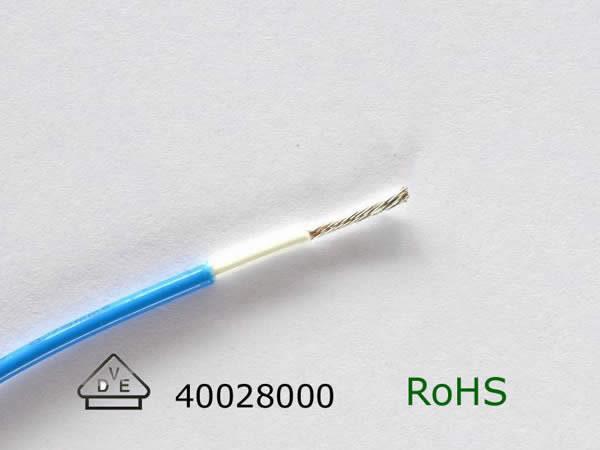

Cable de doble revestimiento FPA
Información detallada
1. Conductor del cable de doble revestimiento PFA: cobre desnudo o estañado
2. Aislante: teflón PFA
3. Voltaje nominal: 300/300V
4. Tolerancia del diámetro exterior: ±0.10mm
5. Rango de temperatura: -60ºC a 250ºC
6. Voltaje de prueba: 2000V
7. Color: blanco, azul, rojo, negro, café, amarillo, verde, transparente, amarillo/verde.
| Conductor | Aislante interior | Aislante exterior | Características eléctricas | ||||
| Área de la sección transversal mm2 | Construcción del conductor NO.xΦ mm | Diámetro mm | Grosor del aislante mm | Diámetro exterior mm | Grosor del aislante mm | Diámetro total mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 0.14 | 7/0.15 | 0.46 | 0.25 | 0.96 | 0.25 | 1.46 | 143 |
| 0.25 | 7/0.23 | 0.69 | 0.25 | 1.19 | 0.25 | 1.69 | 80.09 |
| 0.34 | 7/0.25 | 0.76 | 0.25 | 1.26 | 0.25 | 1.76 | 59.4 |
| 0.5 | 19/0.19 | 0.95 | 0.25 | 1.45 | 0.25 | 1.95 | 40.1 |
| 0.75 | 19/0.23 | 1.16 | 0.25 | 1.66 | 0.25 | 2.16 | 26.7 |
| 1 | 19/0.26 | 1.31 | 0.25 | 1.81 | 0.25 | 2.31 | 20 |
| 1.5 | 19/0.32 | 1.61 | 0.25 | 2.11 | 0.25 | 2.61 | 13.7 |
| 2.5 | 19/0.41 | 2.06 | 0.30 | 2.66 | 0.30 | 3.26 | 8.21 |
| 4 | 37/0.37 | 2.60 | 0.40 | 3.40 | 0.40 | 4.20 | 5.09 |
