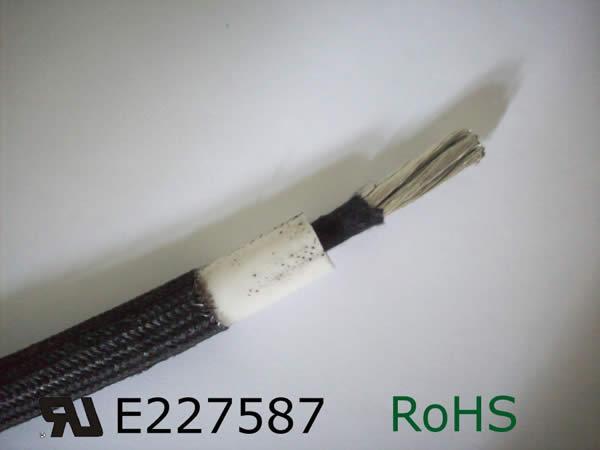

Cable de alta tensión UL 3641
Información detallada
1. Voltaje nominal del cable de alta tensión UL 3641: 3300VAC
2. Rango de temperatura: -60°C ~150 or 180°C
3. Conductor: cobre estañado, niquelado o plateado
4. Aislante: silicona
5. Material trenzado: fibra de vidrio
6. Color: blanco, azul, rojo, negro, café, amarillo, verde, transparente o amarillo/verde
7. Uso: Este producto puede ser usado el cableado interno de varios accesorios.
| Calibre AWG | Conductor | Aislante | Características eléctricas | |
| Construcción del conductor NO.x Φ mm |
Diámetro mm |
Diámetro total mm |
Máxima resistencia del conductor a 20℃ Ohm/Km |
|
| 16 | 7/0.49 | 1.55 | 5.6 | 14.6 |
| 15 | 33/0.254 | 1.75 | 5.8 | 11.3 |
| 14 | 41/0.254 | 1.95 | 6 | 8.96 |
| 13 | 52/0.254 | 2.15 | 6.2 | 7.1 |
| 12 | 65/0.254 | 2.5 | 6.5 | 5.64 |
| 11 | 83/0.254 | 2.74 | 6.8 | 4.48 |
| 10 | 35/0.45 | 3.2 | 7.2 | 3.55 |
| 9 | 53/0.40 | 3.98 | 8.1 | 2.81 |
| 8 | 70/0.40 | 4.4 | 8.5 | 2.3 |
| 7 | 84/0.40 | 4.6 | 8.7 | 1.79 |
| 6 | 105/0.40 | 5.3 | 9.5 | 1.42 |
| 5 | 133/0.40 | 6 | 10.2 | 1.12 |
| 4 | 168/0.40 | 6.8 | 11 | 0.89 |
| 3 | 210/0.40 | 7.6 | 11.8 | 0.707 |
| 2 | 266/0.40 | 8.5 | 13.2 | 0.56 |
| 1 | 217/0.50 | 9.6 | 14.3 | 0.449 |
| 1/0 | 276/0.50 | 11.2 | 15.9 | 0.355 |
| 2/0 | 342/0.50 | 12.2 | 16.9 | 0.282 |
| 3/0 | 437/0.50 | 13.8 | 18.7 | 0.223 |
| 4/0 | 551/0.50 | 15.5 | 20.4 | 0.177 |
| 250kcmil | 646/0.50 | 17.5 | 22.4 | 0.151 |
| 300kcmil | 779/0.50 | 19.5 | 24.4 | 0.125 |
| 350kcmil | 912/0.50 | 21 | 27.4 | 0.108 |
| 400kcmil | 1036/0.50 | 23 | 29.4 | 0.0942 |
