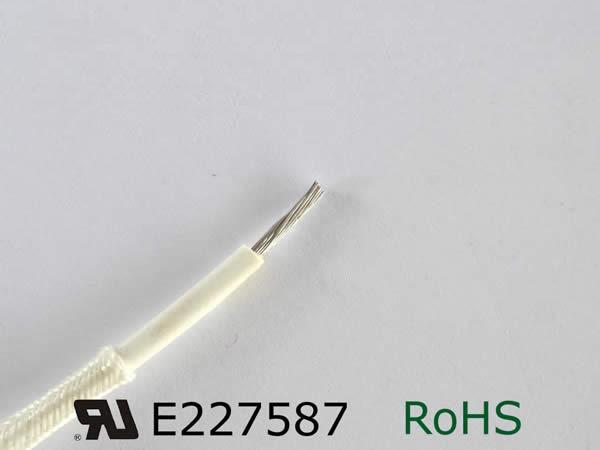

Cable de alta tensión UL3304
El cable de alta tensión UL 3304usa fibra de vidrio como material trenzado y cobre como conductor, su temperatura de trabajo varia entre -60°C y +200°C, los voltajes nominal y de prueba son 10KV y 21KV respectivamente. Adicionalmente, este producto puede ser ofrecido en color blanco, azul, rojo, negro, café, amarillo, verde y amarillo/verde. Por otro lado, este puede ser usado como cable de ignición de estufas de gas o sistemas de quemado de aceite para proteger los accesorios de daños durante el manejo instalación o mantenimiento.
Especificaciones técnicas| Conductor | Aislante | Características eléctricas | |||||
| Calibre AWG | Construcción del conductor NO.x φ mm | Diámetro mm | Grosor del aislante mm | Grosor de la fibra de vidrio mm | Diámetro exterior nominal mm | Máximo diámetro exterior mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 22 | 7/0.25 | 0.75 | 1 | 0.15 | 3.07 | 3.13 | 56.8 |
| 20 | 7/0.32 | 0.96 | 1 | 0.15 | 3.28 | 3.34 | 40.1 |
| 18 | 7/0.40 | 1.2 | 1 | 0.15 | 3.52 | 3.6 | 23 |
| 16 | 7/0.50 | 1.5 | 1 | 0.15 | 3.82 | 3.9 | 14.6 |
| 14 | 37/0.26 | 1.83 | 1 | 0.15 | 4.15 | 4.25 | 9.9 |
| 12 | 45/0.32 | 2.48 | 1 | 0.15 | 4.8 | 4.9 | 5.38 |
