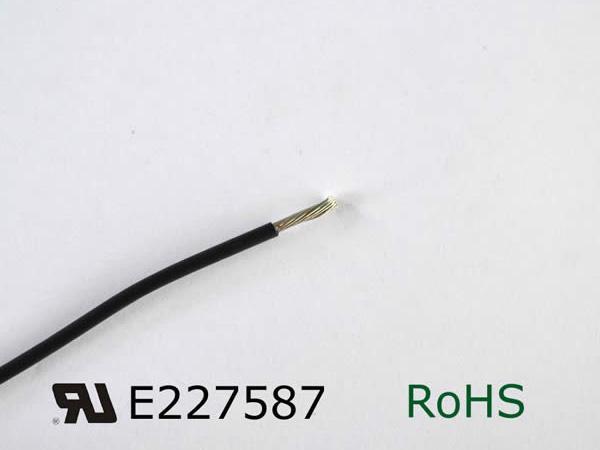

Cable de PVC UL 1347
Información detallada
1. Voltaje nominal del cable de PVC UL 1347: 300V
2. Rango de temperatura: -20°C ~80°C
3. Tolerancia del diámetro exterior: ±0.10mm
4. Voltaje de prueba: 1500V
5. Conductor: Cobre desnudo o estañado
6. Aislante: PVC
7. Pantalla: Cobre estañado
8. Revestimiento: PVC
9. Color: blanco, azul, rojo, negro, café, amarillo, verde
| Conductor | Aislante | Pantalla | Revestimiento | Características eléctricas | |||||
| Calibre AWG | Construcción del conductor NO.x Φ (mm) | Diámetro (mm) | Grosor del aislante (mm) | Diámetro interior (mm) | Diámetro del cable Φ(mm) | Diámetro exterior (mm) | Grosor mínimo promedio (mm) | Diámetro total (mm) | Máxima resistencia del conductor a 20℃ Ohm/Km |
| 26 | 7x0.16 | 0.49 | 0.41 | 1.31 | 0.12 | 1.55 | 0.41 | 2.37 | 150 |
| 24 | 11x0.16 | 0.61 | 0.41 | 1.43 | 0.12 | 1.7 | 0.41 | 2.52 | 94.2 |
| 22 | 17x0.16 | 0.76 | 0.41 | 1.58 | 0.12 | 1.85 | 0.41 | 2.67 | 59.4 |
| 20 | 20x0.18 | 0.95 | 0.41 | 1.77 | 0.12 | 2.05 | 0.41 | 2.87 | 36.7 |
| 18 | 34x0.18 | 1.21 | 0.41 | 2.03 | 0.12 | 2.3 | 0.41 | 3.12 | 23.2 |
| 16 | 26x0.25 | 1.47 | 0.41 | 2.29 | 0.12 | 2.6 | 0.41 | 3.42 | 14.6 |
