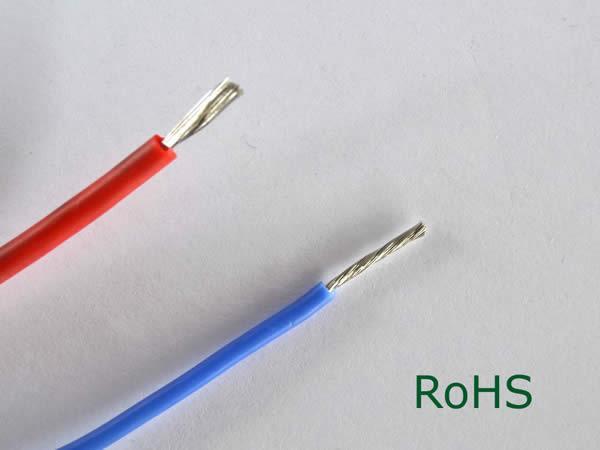

Cable de silicona de alta tensión JGG

Información detallada
1. Voltaje de prueba del cable de silicona de alta tensión JGG: 12KV~20KV
2. Voltaje nominal: 6KV~10KV
3. Rango de temperatura: -60°C ~ +180°C
4. Aislante: silicona
5. Conductor: cobre natural o estañado
6. Color: blanco, azul, rojo, negro, café, amarillo, verde
7. Uso: Este producto puede ser usado en motores clase F o H o electrodomésticos cuyo voltaje nominal de corriente alterna no sea mayor que 6KV o 10KV.

Especificaciones técnicas
Área de la sección transversal mm2 Construcción del conductor NO. xφ mm Grosor del aislante mm Diámetro exterior nominal mm Máximo diámetro exterior mm Resistencia del conductor de corriente directa a 20℃ ≤(Ω/Km)
6000V 10000V 6000V 10000V 6000V 10000V Cobre desnudo Cobre estañado
0.5 16/0.20 2.3 2.8 5.53 6.53 6.36 7.5 39 40.1
0.75 24/0.20 2.3 2.8 5.74 6.74 6.6 7.75 26 26.7
1 32/0.20 2.3 2.8 5.92 6.92 6.81 7.96 19.5 20
1.5 30/0.25 2.5 3 6.6 7.6 7.59 8.74 13.3 13.7
2 40/0.25 2.5 3 6.84 7.84 7.87 9.02 9.6 9.9
2.5 49/0.25 2.8 3.2 7.6 8.4 8.74 9.65 7.98 8.21
4 56/0.30 2.8 3.2 8.2 9 9.43 10.35 4.95 5.09
6 84/0.30 3 3.4 9.6 10.4 11.04 11.96 3.3 3.39
10 84/0.40 3 3.4 10.6 11.4 12.2 13.1 1.91 1.95
16 126/0.40 3.2 3.6 12.1 12.9 13.91 14.84 1.21 1.24
25 196/0.40 3.2 3.6 13.5 14.3 15.52 16.44 0.78 0.795
35 276/0.40 3.4 3.8 15.3 16.1 17 18.52 0.554 0.565
50 396/0.40 3.4 3.8 17.1 17.9 19.67 20.59 0.386 0.393
70 360/0.50 3.6 4 19.6 20.4 22.54 23.46 0.272 0.277
95 475/0.50 3.6 4 21.7 22.5 24.95 25.88 0.206 0.21
120 608/0.50 4 5 24 26 27.6 29.9 0.161 0.164
