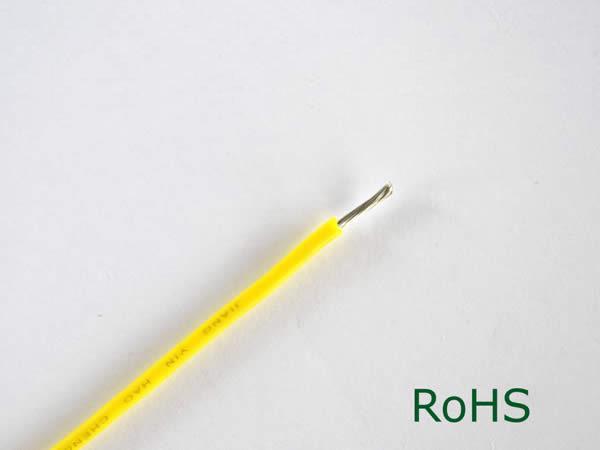

El cable de toma de tierra con aislamiento de silicona viene en color blanco, rojo, negro, café, amarillo o amarillo/verde, su conductor está hecho a base de cobre desnudo y el aislante a base de ya sea PVC DTRJ-I o silicona DTRJ-II. Por otro lado, su temperatura de trabajo esta entre -60°C y +200°C.
Este cable de toma de tierra con aislamiento de silicona, como su nombre lo indica, es usado en los cortes de energía en sistemas de transformadores de corriente alterna AC y dispositivos eléctricos. Este puede ser usado como cable de conexión a tierra para sobrecargas desde 220 hasta 500KV en líneas de transmisión y conexiones a tierra portátiles cuando instalaciones experimentales son construidas temporalmente.
Especificaciones técnicasConductor | Aislante | Características eléctricas | |||
Área nominal de la sección transversal mm2 | Construcción del conductor NO. xφ mm | Grosor nominal mm | Diámetro exterior nominal mm | Máximo diámetro mm | Máxima resistencia del conductor a 20℃ Ohm/Km |
16 | 513/0.20 | 1 | 8.2 | 10.1 | 1.21 |
25 | 798/0.20 | 1 | 10.1 | 11.5 | 0.78 |
35 | 1121/0.20 | 1 | 11.1 | 13 | 0.554 |
50 | 1596/0.20 | 1.2 | 13.5 | 14.5 | 0.386 |
70 | 2214/0.20 | 1.2 | 15.8 | 17 | 0.272 |
95 | 3023/0.20 | 1.2 | 17.6 | 18.5 | 0.206 |
120 | 3811/0.20 | 1.2 | 19.9 | 20.5 | 0.161 |
